BA系列電流傳感器
|
|
1 概述

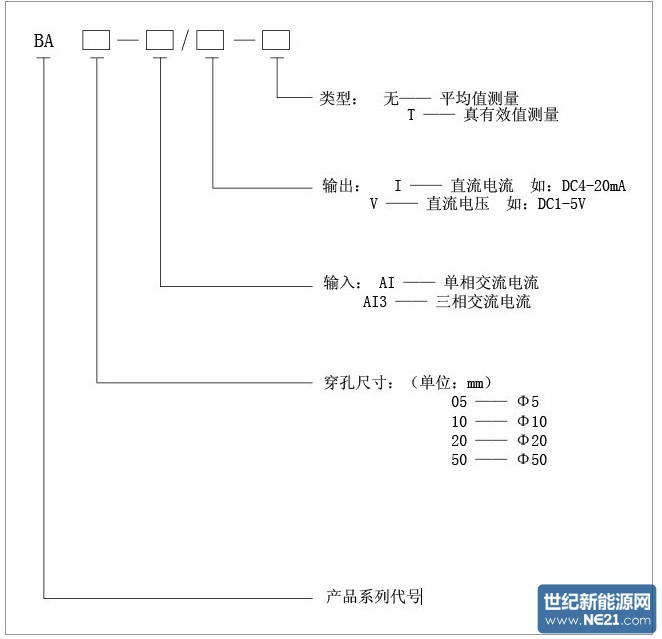

BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流技術和線性溫度補償技術，將其隔離變換為標準的直流信號輸出。采用24伏或12伏安全電壓供電，具有過載能力強、高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。 BA系列中剩余電流傳感器專用于漏電監控，監測電氣線路或電氣設備絕緣狀態，避免電氣線路或電氣設備絕緣性能降低引起的事故。 產品符合GB/T 13850-1998、GB 1208-2006 2 型號說明

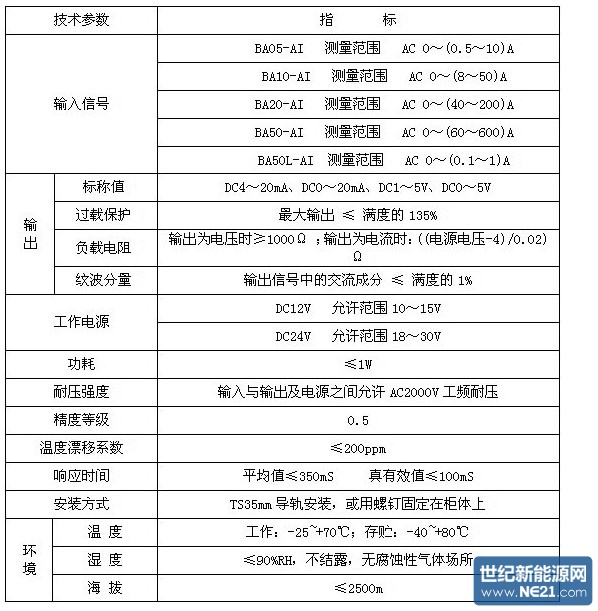

 3 技術指標
 4 外形及穿孔尺寸

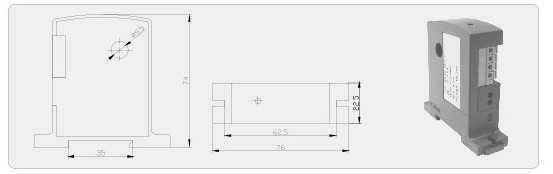

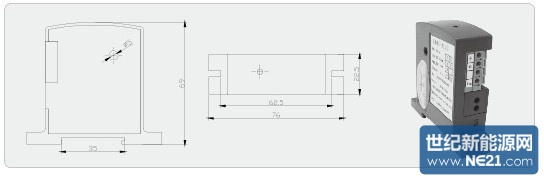

? BA05電流傳感器  ? BA10電流傳感器

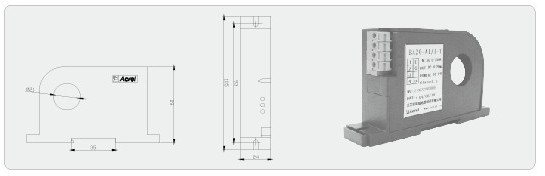

 ? BA20電流傳感器
 ? BA50電流傳感器

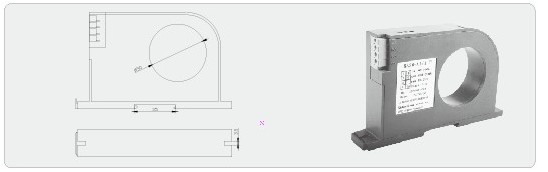

 ? BA50L剩余電流傳感器
 5 接線示例

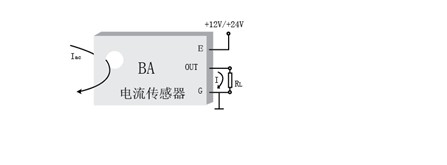

如圖一所示：穿心輸出lac, 電流輸出型（OUT：ldc）傳感器的輸出為共地電流源； 電壓輸出型（OUT：Vdc）傳感器的輸出為共地電壓源 圖中RL是用戶負載，輸出為電流時，負載≤400Ω；輸出為電壓時，負載為≥lkΩ  6 應用方案
 |
